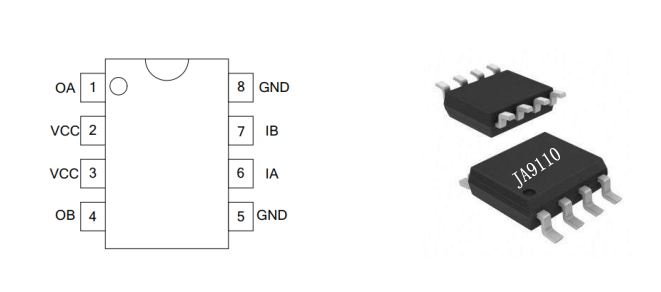

JA9110是为控制和驱动玩具马达涉及的双通道推挽式功率放大专用集成电路,将分立器件集成在单片IC之中,使外围器件成本降低,整机可靠性提高。该芯片输入端兼容TTL/CMOS电平,具有良好的抗干扰性;该电路具备较大的电流驱动能力,每通道能通过0.8A~1.0A的持续电流,峰值电流能力可达2.5A;该电路具有过温保护功能,内置的钳位二极管能释放感性负载的反向冲击电流。
● 低静态工作电流
● 宽电源电压范围:2.5V-12V
● 每通道连续电流输出能力(1.0A:VCC=8V DIP8 封装;0.8A:VCC=8V SOP8 封装)
● 较低的饱和压降
● 具有过温保护功能
● 输出具有正转、反转和高阻三种状态
● TTL/CMOS输出电平兼容,可直接连CPU
● 输出内置钳位二极管,适用于感性负载
● 控制和驱动集成于单片IC之中
● 适用于三节到六节干电池供电系统
● 具备管脚高压保护功能
● 抗静电能力:4000V(HBM)
● 工作温度范围:-20℃~+80℃
